齒輪加工參數：什么是壓力角？

iHF合發齒輪廠家回答：一般來說，壓力角是指分度圓的壓力角。齒廓與分度圓相交的徑向線與齒廓在該點的切線之間的銳角稱為分度圓壓力角。

最常用的壓力角是20°，但也有壓力角為14.5°、15°、17.5°和22.5°的齒輪。

一對共軛齒廓在一點處嚙合時，齒廓在該點處所受正壓力的方向(即法線方向)與該點的速度方向所夾的銳角。

漸開線和漸開線齒輪

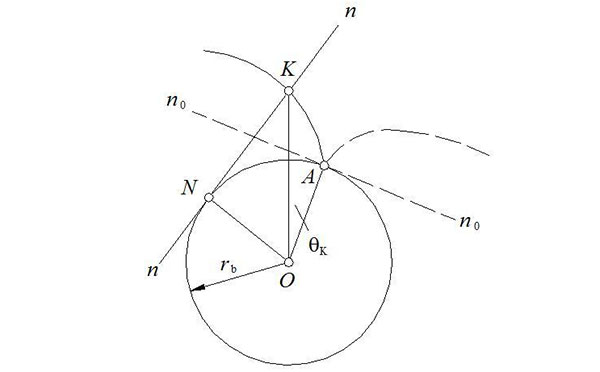

當一直線在圓周上做純滾動時,該直線上任一點的軌跡稱為該圓的漸開線,這個圓稱為基圓,該直線稱為漸開線的發生線。

AK——漸開線

基圓，rb

n-n：發生線

θK：漸開線AK段的展角

用漸開線作為齒廓的的齒輪稱為漸開線齒輪。漸開線齒輪能保持恒定的傳動比。

漸開線上任一點法向壓力的方向線（即漸開線在該點的法線KN）和該點速度方向（垂直于OK）之間的夾角稱為該點的壓力角。

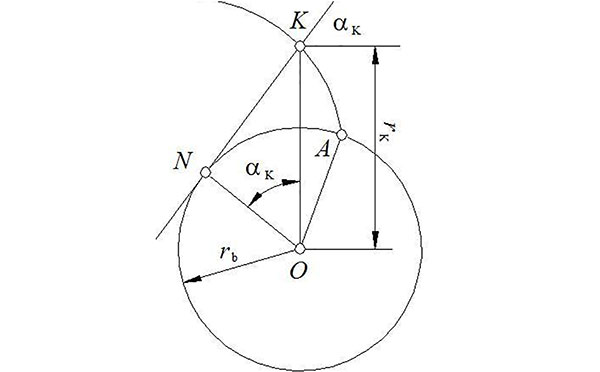

顯然，圖2中的αk即為漸開線上K點的壓力角。由圖可知：

cosαk=ON/OK=rb/Rk

以上為漸開線上某點的壓力角，通常所指的壓力角20 度、25度指的是齒輪分度圓與漸開線交點處點的壓力角。

直線沿圓周運動而非圓周沿直線運動，是直線上每一點的軌跡而非圓周上每一點的軌跡。
